最近Mono工作室又新添一个新玩具,tada!

1

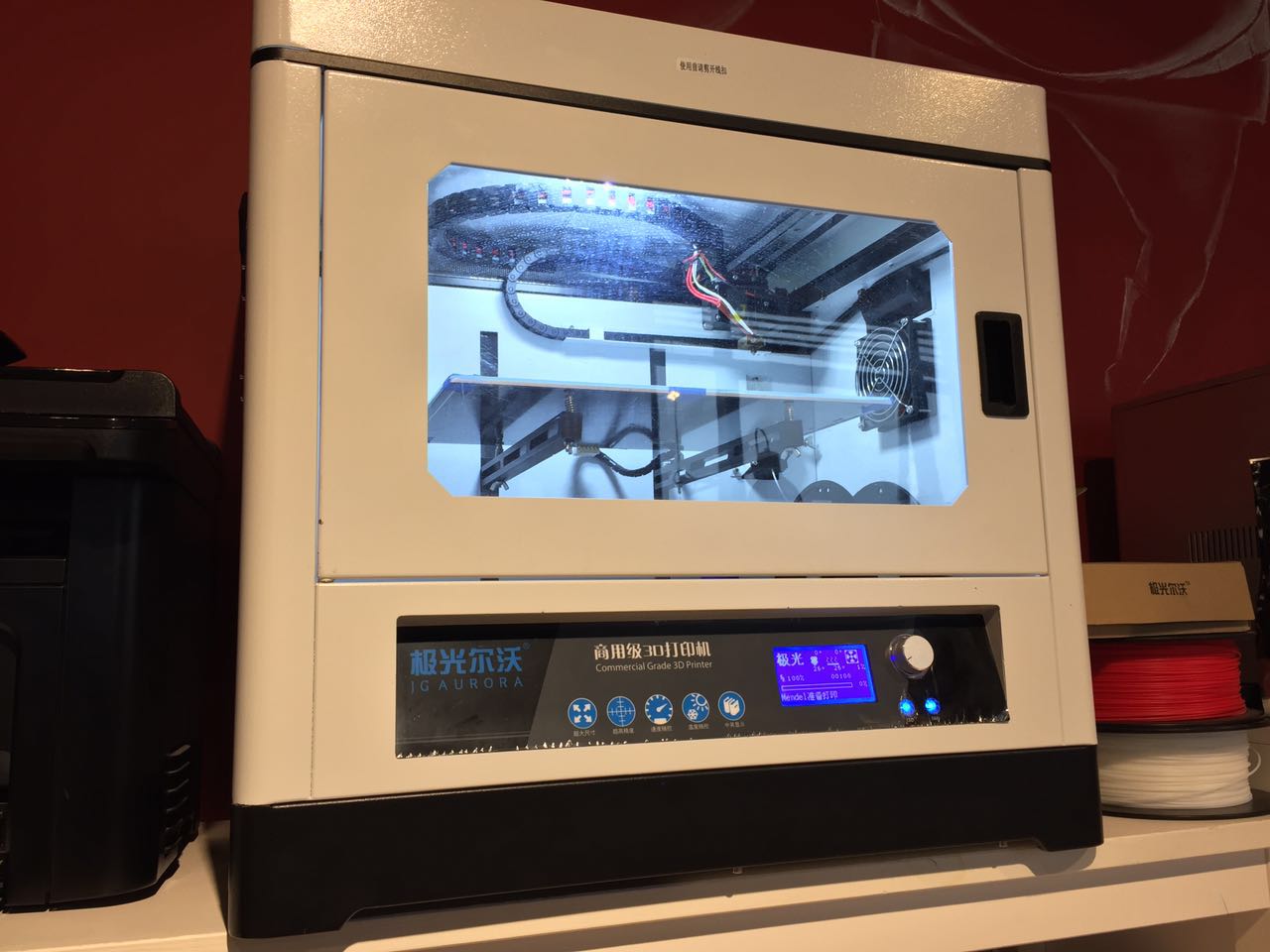

大家应该猜到了,这个大家伙是一台FDM3D打印机。

玩具到手了,总要做出点什么才好。打印网上的成品太无趣了,不如自己设计一个手办打印出来?

我们找到之前设计的一个吉祥物,机器人小V。设计图是这样的:

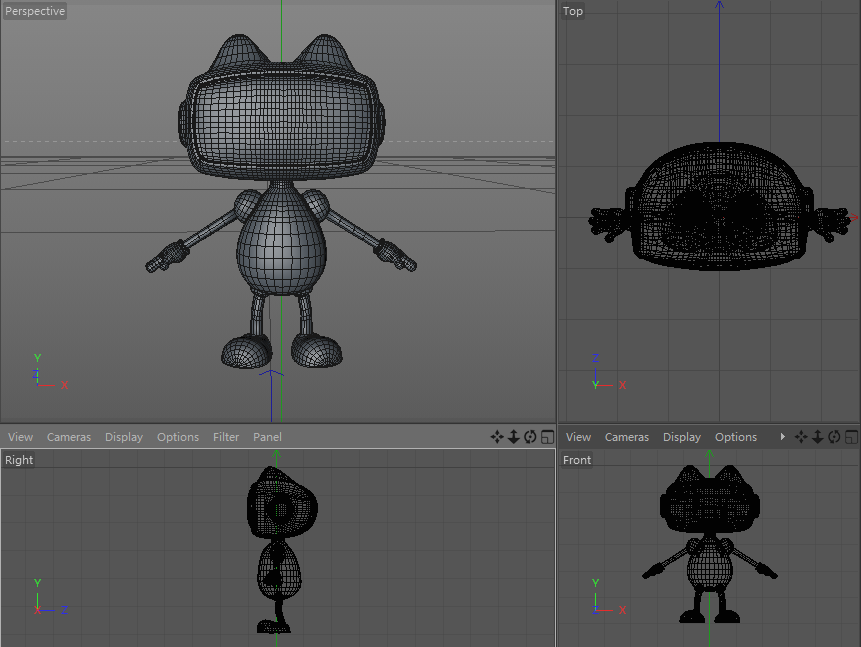

三维建模,使用的软件是C4D。尽量使用四边面。

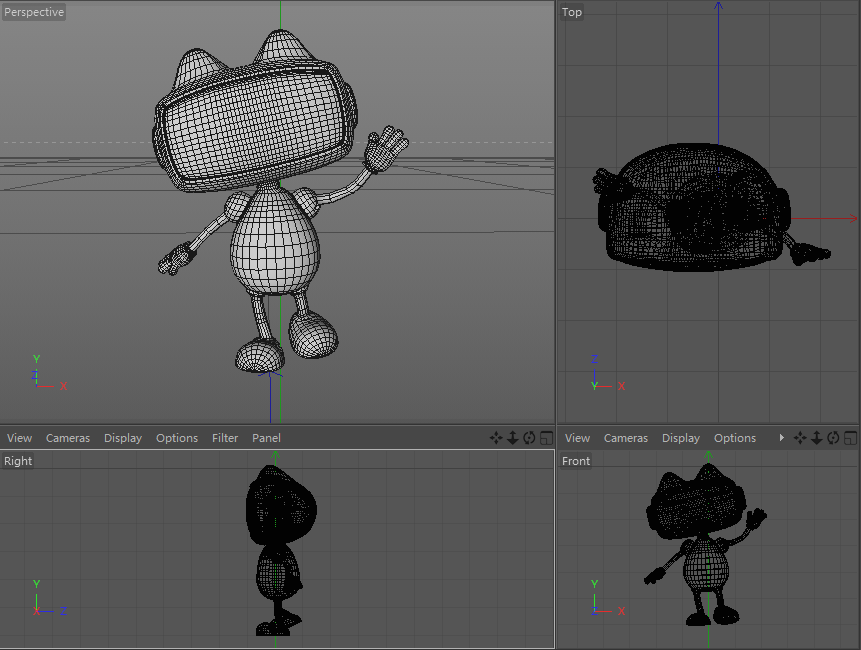

调整一下模型,摆一个造型出来,Say Hi~


想要把小V完好的打印出来,必须对模型进行拆分。为什么要拆分呢?首先,小V的手脚非常细,一体打印的话很容易在拆除支撑结构时把手脚拆断(别问我怎么知道的)。其次,小V的四肢需要高强度,必须实心打印。躯干需要轻,必须空心打印(别问我怎么知道的)。最后,支撑结构会造成被支撑面表面不光滑,所以支撑越少越好(这个我一开始就知道!)

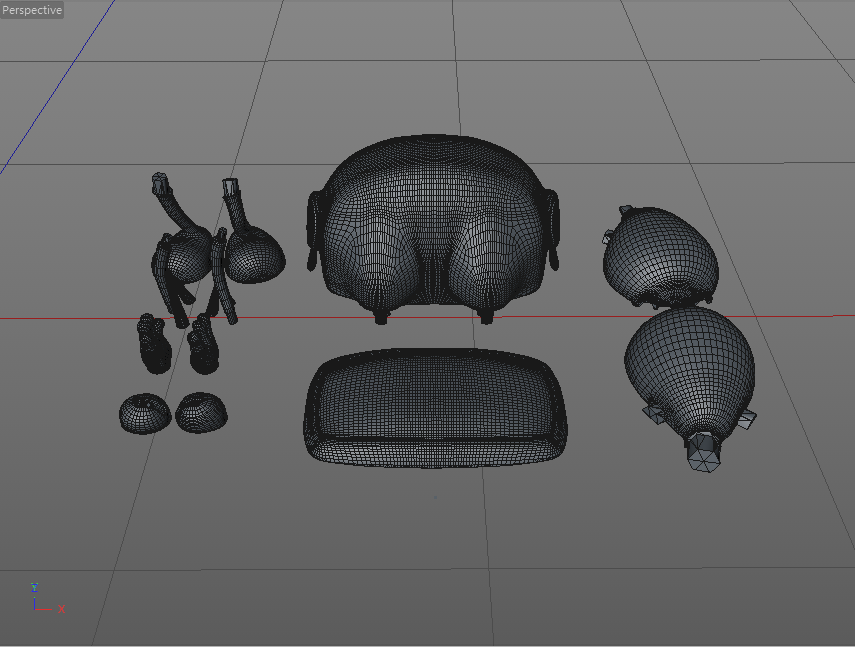

“肢解”后的小V。大家不要担心,小V是机器人,拆成零件伤不了它。

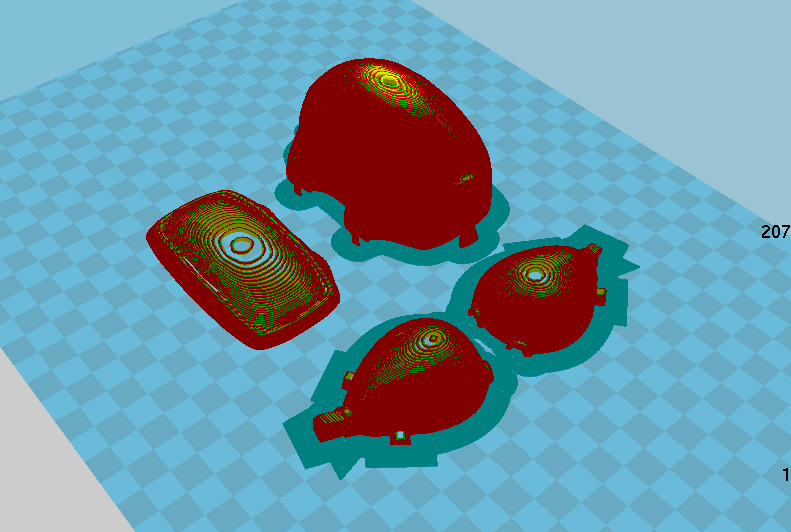

使用切片软件生成打印路径。这里用的切片软件是Cura,生成的文件时.gcode。

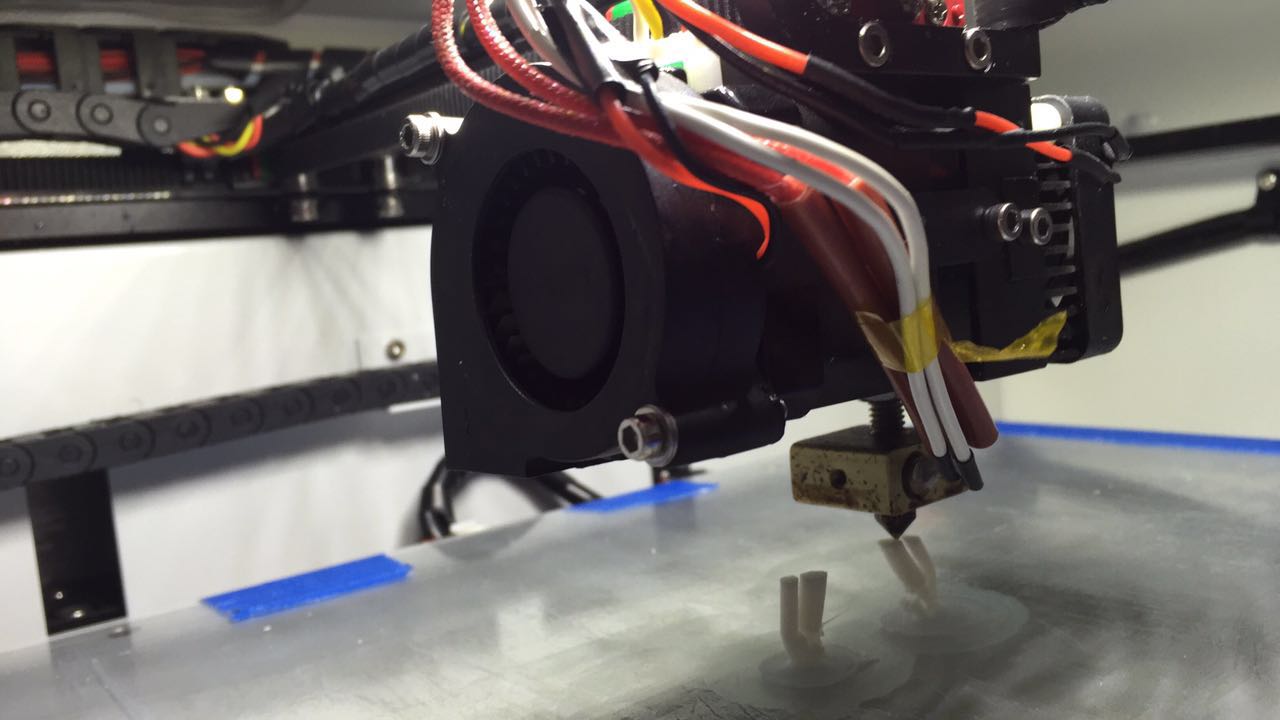

底板加热到70度,挤出头加热到180度,开始打印啦!

webwxgetmsgimg (1)

10个小时过去了……

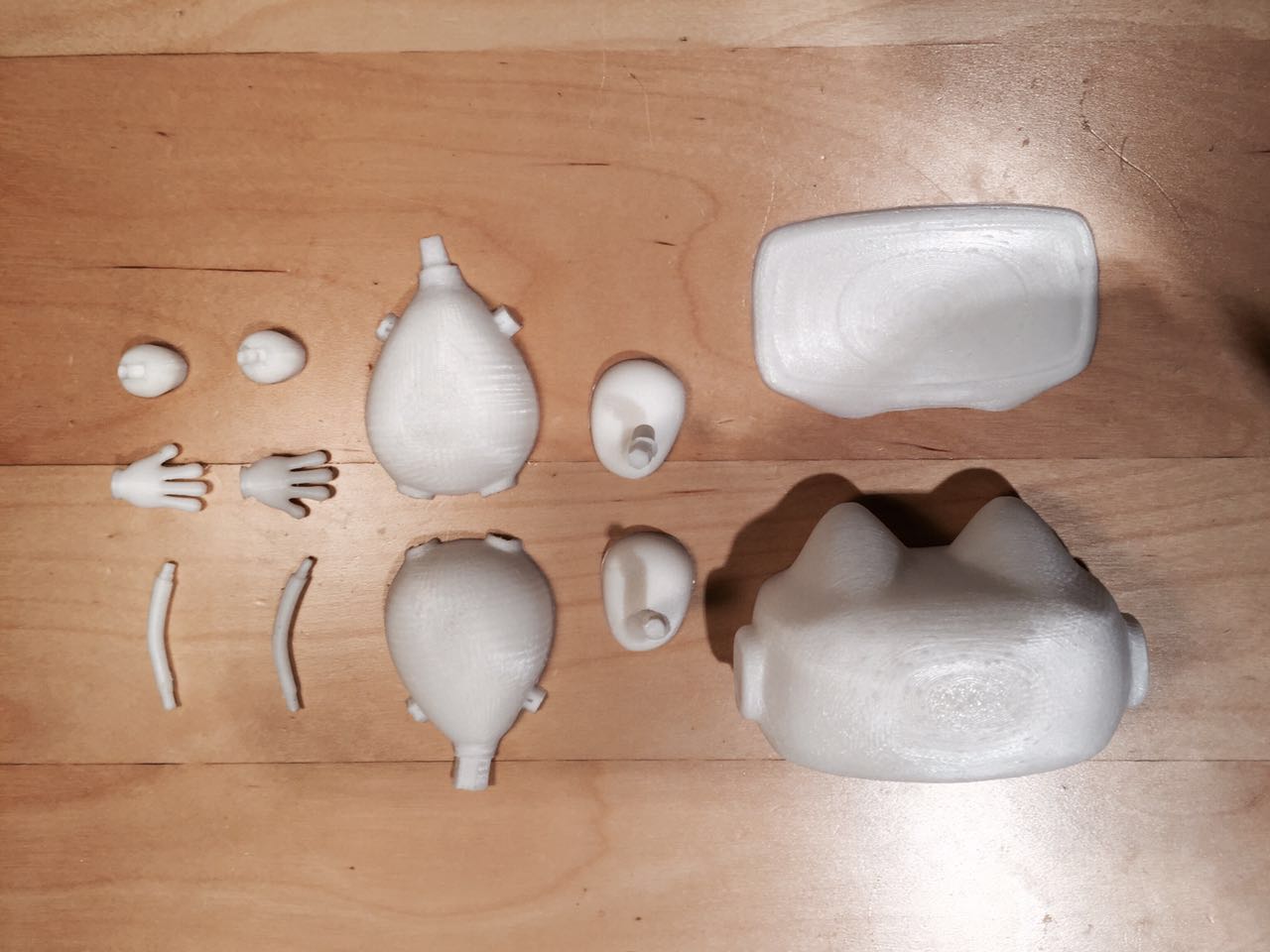

最后清理出来的零件就是这样的。

webwxgetmsgimg

用502胶把零件粘起来,小V就做好了~

webwxgetmsgimg (2)
